Схема замены масла замедлителя Voith

Apr 01, 2007

Все замедлители Voith должны сначала открутить пробку масляного наполнителя при сливе масла. В это время масляный заправочный порт выступает в качестве вентиляционного отверстия, которое может быстро слить отработанное масло. После того, как масло будет слито, затяните пробку слива масла. Медленно добавьте необходимое количество моторного масла в отверстие топливной заправки и затяните заглушку топливного бака. Если вы случайно добавите слишком много масла, вы можете только повторить действие слива масла и заправки (кроме 133-2).

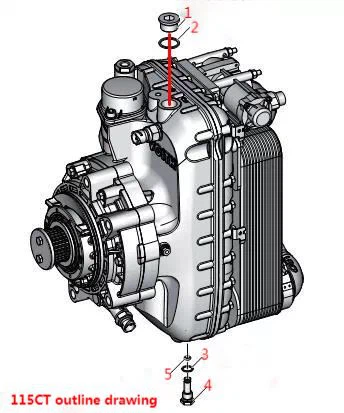

115CT:

1. Смазочная винтовая заглушка

2. Медная прокладка

3. Медная прокладка

4. Винтовая заглушка для слива масла

5.Уплотнительное кольцо

Необходимые инструменты: смазочная винтовая заглушка - 17мм шестиугольный ключ; винтовая заглушка для слива масла - 21 мм шестиугольное гнездо

Объем заправки: 6,4 литра для технической замены масла; 6,8 литра при замене радиатора

115CN:

1.Медная подушка

2. Смазочная винтовая заглушка

3. Смазочная винтовая заглушка

4.Медная подушка

1. Уплотнительное кольцо

2. Медная прокладка

3. Винтовая заглушка для слива масла

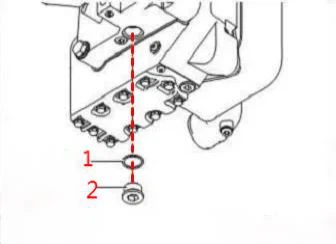

1.Медная подушка

2. Винтовая заглушка клапана регулирования давления

Необходимые инструменты: смазочная винтовая заглушка - 17мм шестиугольный ключ; маслосливная винтовая заглушка - 10мм шестиугольный ключ

Заглушка клапана регулирования давления также должна быть откручена, внутри есть небольшое количество масла

Объем заправки: 5,9 литров для технической замены масла; 6,6 литра при замене радиатора

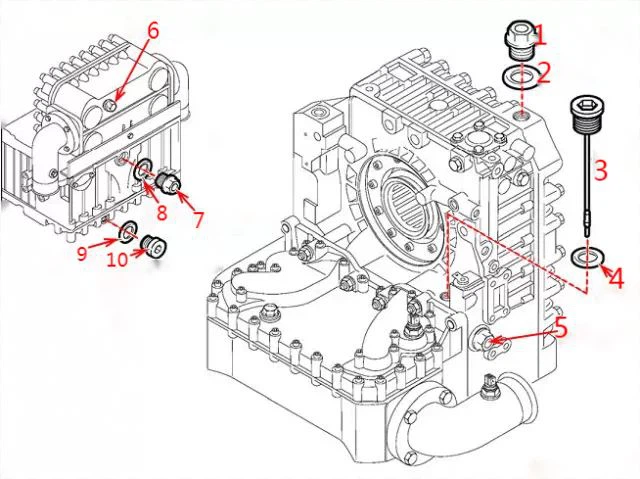

133-2：

1. Смазочная винтовая заглушка

2.Медная подушка

3.Масляный щуп

4.Медная подушка

5. Винтовая заглушка уровня масла

6. Винтовая заглушка для слива воды

7. Винтовая заглушка для слива масла

8.Медная подушка

9.Медная подушка

10. Винтовая заглушка для слива масла и воды

Необходимые инструменты: Смазочная винтовая заглушка и сливная винтовая заглушка-22 мм внешняя шестиугольная розетка; щуп винтовой заглушки-12 мм внутренний шестиугольный ключ

Емкость смазки: 6 литров для технического обслуживания и замены масла; при замене радиатора, 7,5-9 литров в зависимости от размера радиатора

Примечание: Винтовая заглушка для сброса масла и воды должна быть разобрана и проверена при сливе масла. Будут сбрасываться сточные воды и отработанные масла; если вы случайно добавите больше масла при заправке, вы можете открутить винтовую заглушку уровня масла, чтобы освободить избыток масла.

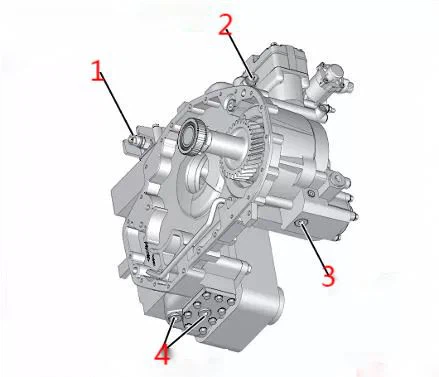

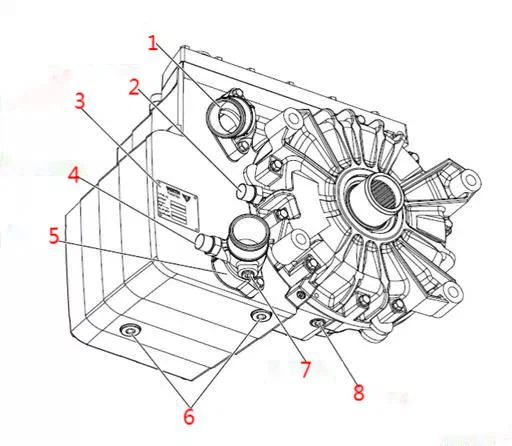

120-E:
